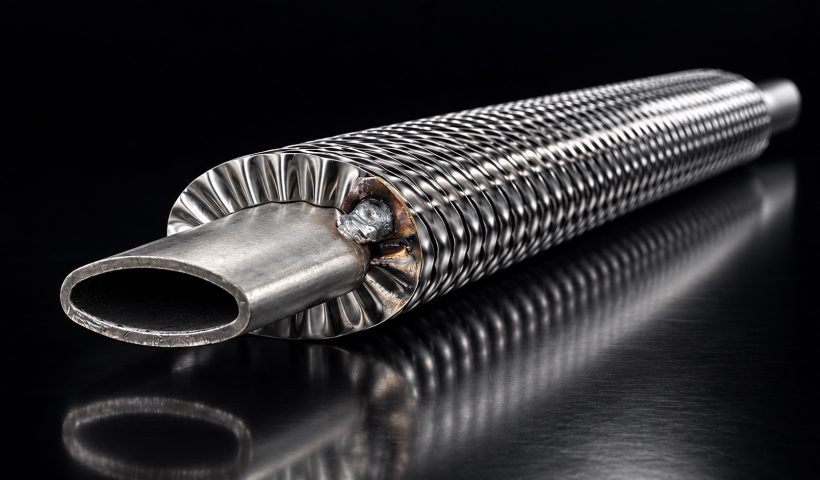

Düşük basınç kaybı sağlayan eliptik form serpantin
Eliptik (Oval) Serpantin: Aerodinamik Verimlilik ve Düşük Sürtünme Direnci
Isı transfer sistemlerinde akışkanlar mekaniğinin en büyük zorluklarından biri olan sürtünme direnci, Eliptik (Oval) Serpantin tasarımı ile minimuma indirilmektedir. Cisimlerin formlarından kaynaklanan dirençleri azaltmak amacıyla geliştirilen oval yapı, akışkan maddenin boru yüzeyinden geçerken sergilediği türbülansı optimize eder. Dairesel borulara oranla çok daha üstün bir performans sergileyen eliptik form, fan enerji tüketimini düşürürken ısı transfer katsayısını artırır.
Heatmek tarafından üretilen oval borulu serpantinler, sağlam yapıları sayesinde mekanik zorlamalara karşı olağanüstü dayanıklıdır. Atmosferik korozyona karşı tam koruma sağlayan bu bimetal boru sistemleri, güçlü kimyasalların kullanıldığı ortamlarda test edilmiş olup, buhar veya basınçlı su ile kolayca temizlenebilir yapıdadır.
Teknik Ölçüler ve İmalat Standartları

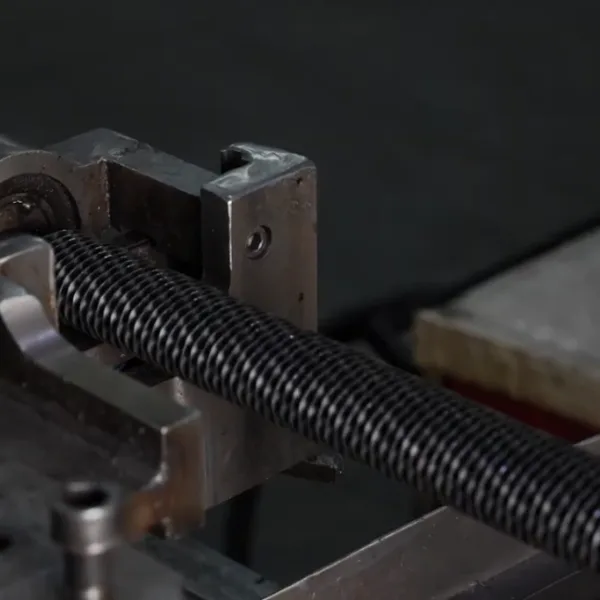

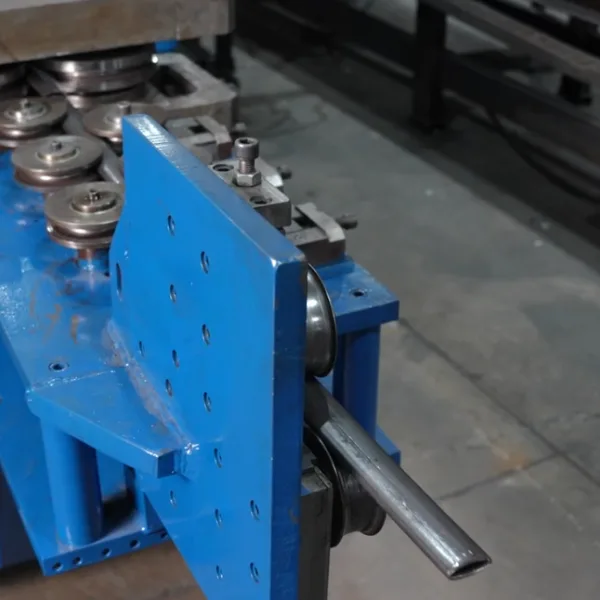

Müşteri taleplerine ve sistem gereksinimlerine göre karbon çelik, paslanmaz çelik veya bakır malzemelerden imal edilen eliptik serpantinler, hem spiral kanatlı hem de pul dizme yöntemlerine uygundur. İmalat aşamasında kanatların boru etrafına baskı ile iç tarafa doğru preslenmesi, kanat ve boru arasında sıfır boşluk bırakarak termal iletimi kusursuzlaştırır.
- Oval Tek Borulu İmalat: Standart olarak DxC=35×14 mm ölçülerindeki borular kullanılmaktadır.
- Oval Çift Borulu İmalat: Yüksek kapasite ihtiyaçları için DxC=26×12 mm ölçüleri tercih edilmektedir.
- Kaplama Seçenekleri: Korozyon direncini artırmak ve oksitlenmeyi yavaşlatmak amacıyla sıcak elektro galvaniz kaplama seçenekleri sunulmaktadır.
Eliptik Serpantinlerin Avantajları ve Özellikleri
Eliptik serpantin sistemleri, geleneksel dairesel sistemlere göre birçok teknik avantajı beraberinde getirir. Özellikle yüksek sıcaklık ve basınç altında formunu koruyan bu yapılar, enerji tasarrufu sağlayan ekonomik çözümler sunar:
- Yüksek Çalışma Sıcaklığı: Malzeme türüne bağlı olarak 285°C ile 300°C arasındaki çalışma sıcaklıklarına tam uyumludur.
- Direnç Azaltma: Aerodinamik formu sayesinde hava tarafındaki basınç kaybını minimize eder, bu da işletme maliyetlerinde fan enerjisi tasarrufu sağlar.
- Mekanik Dayanım: İçten şişirme ve sıkı geçme yöntemleri sayesinde kanatlar boruyla bütünleşir, titreşimli ortamlarda dahi performans kaybı yaşanmaz.
- Esnek Malzeme Seçimi: DKP, bakır, pirinç ve paslanmaz boru çeşitlerinden projenize özel olarak imal edilebilir.
Uygulama Alanları ve Kullanım Verimliliği
Optimize edilmiş termodinamik özellikleri sayesinde bu serpantinler, endüstriyel soğutma ve ısıtma proseslerinin vazgeçilmezidir. Karbon çelik dikişli veya çekme borulu modeller sıcak elektro galvaniz kaplama ile korozyona karşı zırhlanırken; paslanmaz çelik modeller hijyenik proseslerde ve agresif kimyasalların bulunduğu hatlarda tercih edilmektedir.
Özellikle dar alanlarda yüksek ısı transfer yüzeyi gerektiren klima santralleri, kurutma fırınları ve yağ soğutma ünitelerinde eliptik (oval) formun sağladığı kompakt tasarım avantajı öne çıkmaktadır.
Projenize özel eliptik form serpantin çözümleri için Heatmek mühendislik ekibiyle iletişime geçin.
