Proseslerinize özel gövde borulu eşanjör çözümleri

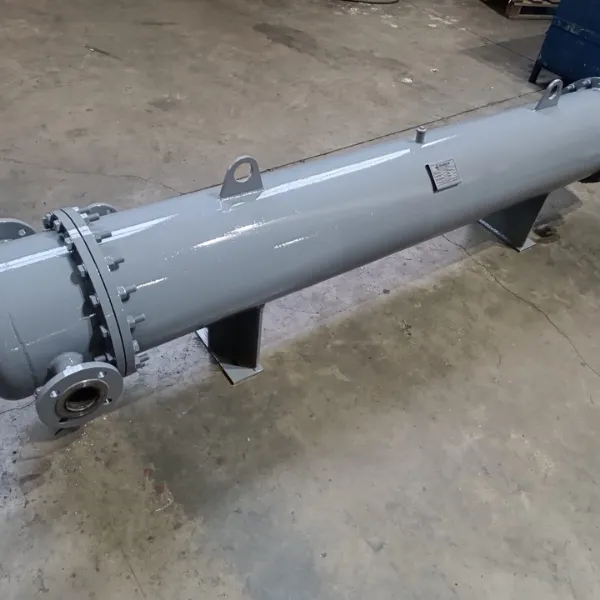

Gövde Borulu Eşanjör: Endüstriyel Isı Transferinin Güçlü Merkezi
Endüstriyel tesislerin en kritik ekipmanlarından biri olan gövde borulu eşanjör, farklı sıcaklıklardaki iki akışkanın birbirine karışmadan, geniş bir yüzey alanı üzerinden ısı transferi yapmasını sağlayan sistemdir. Heatmek olarak tasarladığımız gövde borulu eşanjörler, yüksek basınç (350 bar gövde, 1400 bar boru) ve ekstrem sıcaklık (200°C – 600°C) koşullarında sergilediği üstün performansla bilinir. Bu eşanjörler, petrol rafinerilerinden gıda fabrikalarına kadar uzanan geniş bir yelpazede termik şoklara dayanıklı ve uzun ömürlü çözümler sunar.
Sistemin temel çalışma prensibi; bir akışkanın boruların içinden (tube side), diğer akışkanın ise bu boruları çevreleyen gövdenin içinden (shell side) akmasıdır. Isı transferini maksimuma çıkarmak için boru içlerinde kroçilli veya türbülatörlü boru teknolojileri kullanılır.

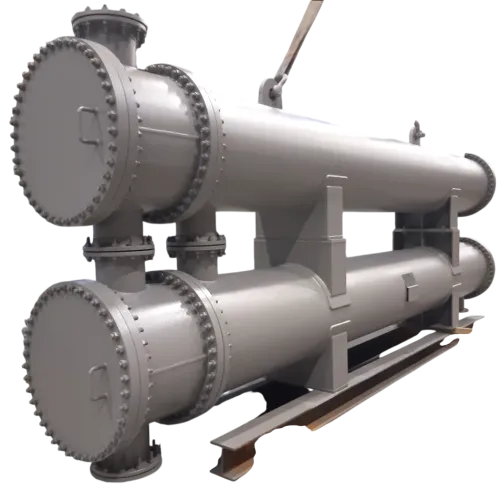

Gövde Borulu Eşanjör Çeşitlerimiz
Gövde Borulu Eşanjörün Yapısı ve Temel Bileşenleri
Heatmek gövde borulu eşanjörleri, uluslararası standartlarda (TEMA, ASME, EN 13445) üç ana kısımdan oluşacak şekilde imal edilir:
- Ön Kafa: Akışkanın boru tarafına girişini düzenleyen bölümdür.
- Gövde (Shell): Boru demetini çevreleyen ve gövde tarafı akışkanının dolaştığı silindirik yapıdır. Genleşmeyi absorbe eden kompansatörler bu kısımda yer alır.
- Arka Kafa: Akışkanın boru devresini tamamladığı veya dönüş yaptığı kısımdır.
- Boru Demeti ve Aynalar: Boruların sabitlendiği delikli plakalar (aynalar), akışkanların birbirine karışmasını önler. Boru aralıkları genellikle üçgen veya kare dizilimde, boru çapının 1,25 katı olacak şekilde tasarlanır.
Tasarım Çeşitleri: U Borulu ve Düz Borulu Eşanjörler
Heatmek, prosesin fiziksel ve termodinamik gereksinimlerine göre iki temel tasarım sunar:
- U Borulu Eşanjör: Boruların “U” şeklinde büküldüğü bu model, yüksek sıcaklık farklarından kaynaklanan genleşmeleri kendi yapısı içinde kompanse eder. Yüksek kapasite gerektiren alanlarda ve dairesel kesitin basınca dayanıklılığından yararlanılan sistemlerde tercih edilir.
- Düz Borulu Eşanjör: Boruların düz bir hat üzerinde ayna birleşimleriyle sabitlendiği modeldir. En büyük avantajı, boru içlerinin mekanik olarak kolayca temizlenebilmesidir. Hijyenin kritik olduğu gıda ve kimya sektörlerinde 350°C’ye kadar yüksek performans sunar.
Malzeme Seçimi ve İmalat Teknolojisi
Gövde borulu eşanjör imalatı sürecinde malzeme seçimi, akışkanın korozyon etkisine ve sıcaklığına göre uzman ekibimiz tarafından belirlenir. Boru malzemesi olarak; bakır, paslanmaz çelik, karbon çelik (çekme veya kaynaklı), bafon, pirinç veya titanyum kullanılabilmektedir. Gövde tarafında ise karbon çelikten dubleks çeliklere kadar geniş bir yelpaze mevcuttur.
İmalatta perdeleme (baffling) tasarımı kritik öneme sahiptir. Perdeler, gövde tarafındaki akışkanı boru demeti etrafında zikzak yapmaya zorlayarak türbülansı ve dolayısıyla ısı transfer katsayısını maksimize eder.
Kullanım Alanları ve Sektörel Uygulamalar
Esnek tasarımı ve dayanıklılığı sayesinde bu eşanjörler neredeyse her endüstride kendine yer bulur:
- Petrol ve Rafineri: Ham petrol ısıtma, gaz sıvılaştırma ve ağır yağ soğutma.
- Enerji Üretimi: Termik ve nükleer santrallerde kondenser ve buhar jeneratörü olarak.
- Tekstil ve Boyama: İplik ve kumaş boyama makinelerinde hassas sıcaklık kontrolü.
- Denizcilik: Gemi motorlarının deniz suyu ile soğutulması.
- HVAC ve Gıda: Merkezi ısıtma sistemleri, pastörizasyon ve çiller soğutma grupları.
Projenize özel gövde borulu eşanjör çözümleri için Heatmek mühendislik ekibiyle iletişime geçin.
