Kompakt eşanjörler için low fin boru

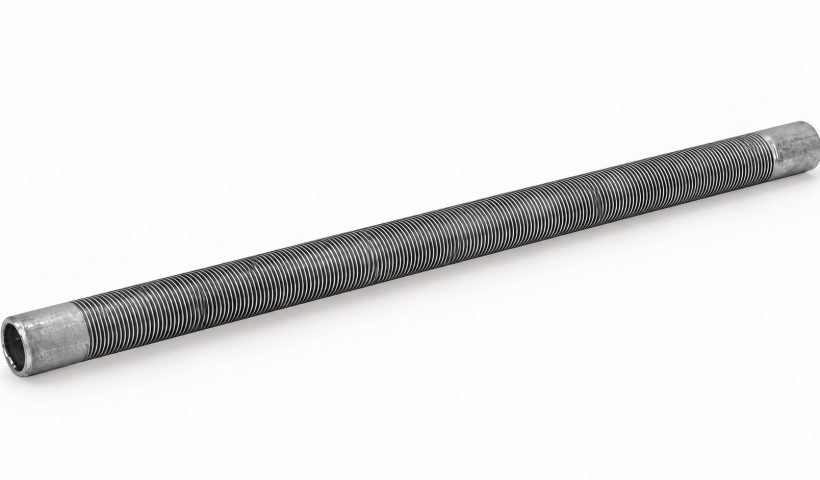

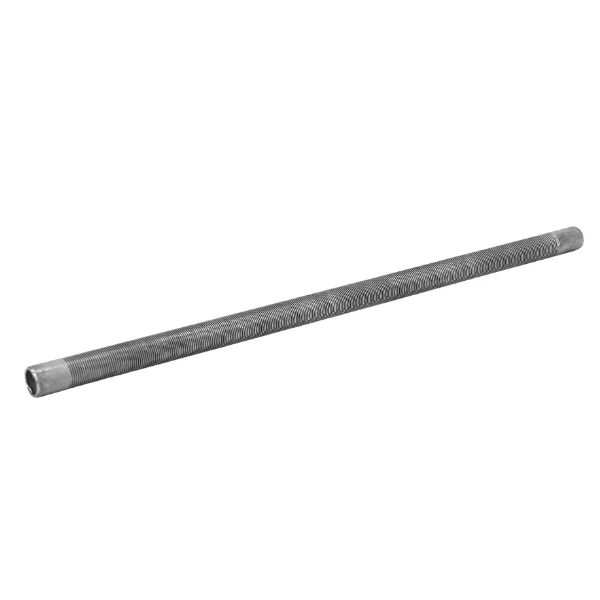

Düşük Kanatlı Tüpler (Low Fin Tubes): Kompakt Tasarımda Maksimum Verimlilik
Isı transferi teknolojilerinde “bütünleşik tasarım” anlayışının en verimli örneklerinden biri olan Düşük Kanatlı Tüpler (Low Fin Tubes), kanatların doğrudan boru malzemesinden işlendiği özel bir yapıya sahiptir. Geleneksel kanatlı borulardan farklı olarak, bu sistemde kanatlar boru üzerine sonradan eklenmez; kalın duvarlı bir ana borunun dış yüzeyinden soğuk haddeleme veya ekstrüzyon yöntemiyle bizzat boru etinden oluşturulur.
Heatmek olarak sunduğumuz bu düşük kanatlı borular, “entegre kanat” teknolojisi sayesinde kanat ile boru arasındaki termal temas direnci sorununu tamamen ortadan kaldırır. Kanat borunun bir parçası olduğu için ısı iletimi kesintisizdir ve “kanat yapışması” veya gevşemesi gibi riskler bu sistemde söz konusu değildir.
Düşük Kanatlı Tüplerin Çalışma Prensibi ve Yapısı
Bu boruların “düşük kanatlı” olarak adlandırılmasının sebebi, kanat yüksekliklerinin tipik olarak birkaç milimetre ile sınırlı olmasıdır. Ancak kanat yüksekliğinin azlığı, birim mesafedeki kanat yoğunluğu ile telafi edilir. Tipik olarak inç başına 19 ile 26 kanat (19-26 FPI) gibi yüksek bir yoğunluğa sahip olan bu borular, toplam yüzey alanını standart düz borulara oranla büyük ölçüde artırır.
- Soğuk Şekillendirme: Kanatlar, ana boru malzemesinin soğuk haddeleme yöntemiyle deforme edilmesiyle oluşturulur, bu da boru yüzeyinin yapısal bütünlüğünü artırır.
- Sıfır Isıl Direnç: Kanat-boru arayüzü bulunmadığı için ısıl iletim en üst düzeydedir; farklı metal kullanımından kaynaklanan genleşme farkları oluşmaz.
- Yüksek Şekillenebilirlik: Kanatları sığ ve bütünleşik olduğu için bu borular, borulu ısı değiştiricilerde sıkça kullanılan U-şekline (U-bend) kolayca bükülebilirler.
Uygulama Alanları ve Endüstriyel Avantajlar
Düşük kanatlı tüpler, sadece hava soğutmalı ünitelerde değil, özellikle borulu (shell and tube) ısı değiştiricilerde yaygın olarak kullanılır. Bir akışkanın boru içinde, diğerinin ise kanatlı dış yüzeyde bulunduğu uygulamalarda en iyi sonucu verirler.
En yaygın kullanım alanları şunlardır:
- Soğutma Sistemleri: Soğutma kondenserleri ve evaporatörlerinde yüksek verimlilik sağlar.
- Yağ Soğutucuları: Yağın yüksek vizkozitesine karşın dış yüzey alanını artırarak soğutma performansını maksimize eder.
- Kimyasal Prosesler: Kimyasal borulu ısı değiştiricilerde korozyon direnci ve yapısal bütünlük sunar.
- Kompakt Tasarımlar: Sınırlı alana sahip sistemlerde, düz borulu eşanjörlere göre çok daha küçük hacimde aynı kapasiteyi sunar.
Neden Entegre Düşük Kanatlı Boru Seçilmeli?
Heatmek düşük kanatlı tüpler, farklı metallerin bir araya getirilmediği homojen bir yapıya sahiptir. Bu özellik, sistemin yüksek sıcaklık ve basınç altında bile yapısal bütünlüğünü korumasını sağlar. Ayrıca, kanatların boru etinden çıkması, dışarıdan gelebilecek mekanik darbelere karşı diğer kanatlı boru tiplerine göre çok daha yüksek bir dayanım sergilemesine olanak tanır.
Projenize özel low fin boru çözümleri için Heatmek mühendislik ekibiyle iletişime geçin.
